Check lista projektowa – co definiuje konstrukcję skrzyni transportowej
Obszar analizy | Co ustalamy na etapie projektu | Jak wpływa to na pracę i koszty |
Gabaryty i waga sprzętu | wymiary, luz technologiczny, środek ciężkości | szybkie wkładanie i wyjmowanie sprzętu, brak naprężeń i mniejsze ryzyko uszkodzeń |
Charakter transportu | częstotliwość przewożenia, typ auta, sposób załadunku | możliwość pracy jednej osoby, krótszy czas logistyczny, mniej kursów |
Poziom ochrony | rodzaj i grubość systemu amortyzacji, stabilizacja urządzenia | bezpieczeństwo elektroniki i brak kosztów serwisu oraz przestojów |
Ergonomia pracy | rozmieszczenie rączek, wysokość skrzyni, dobór kół | mniejsze obciążenie kręgosłupa, szybszy transport, mniej osób do noszenia |
Logistyka i magazynowanie | stackowanie, modułowość, dopasowanie do palet i przestrzeni | porządek w magazynie, szybszy załadunek i niższe koszty operacyjne |
Podsumowanie:
To nie są dodatki do case’a – to decyzje projektowe, które sprawiają, że skrzynia realnie usprawnia workflow i zaczyna na siebie zarabiać.

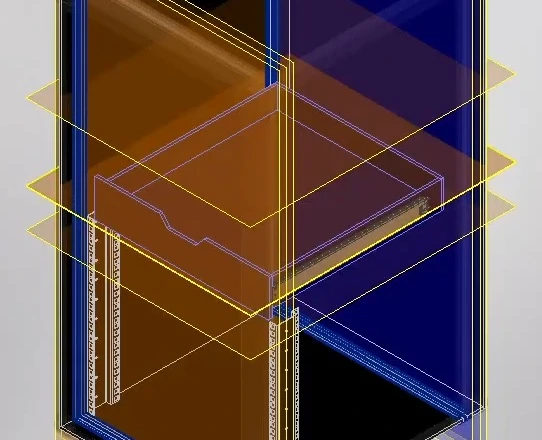

Krok 1: Wymiary i luz montażowy – fundament projektu
Najdroższe w skutkach są skrzynie projektowane „na styk”.
Dobrze zaprojektowana obudowa transportowa uwzględnia:
Luz technologiczny
Nie tylko na sprzęt, ale również na:
piankę
przewody
uchwyty
Dlaczego to wpływa na zysk z inwestycji?
Bo:
przygotowanie sprzętu do pracy trwa krócej
nie trzeba go „wyrywać” z pianki
techniczni nie tracą czasu
Przy produkcjach eventowych to realne minuty na każdej realizacji.
Praktyczna zasada
Luz technologiczny nie może ograniczać skuteczności systemu amortyzacji - jego wartość wynika z konstrukcji wnętrza oraz sposobu stabilizacji urządzenia. W większości realizacji są to pojedyncze milimetry niezbędne do bezpiecznego wkładania i wyjmowania sprzętu. Większe dystanse stosuje się wyłącznie wtedy, gdy wymaga tego zaprojektowany system tłumienia wstrząsów. W przypadku urządzeń o wysokiej wrażliwości transportowej sprzęt stabilizowany jest w piance w sposób uniemożliwiający przemieszczanie, a ergonomię wyjmowania zapewniają wyprofilowane strefy chwytu na dłonie lub palce, co pozwala zachować jednocześnie bezpieczeństwo i komfort obsługi.
Podsumowanie: dobre wymiary = szybszy workflow i mniejsze zużycie sprzętu.

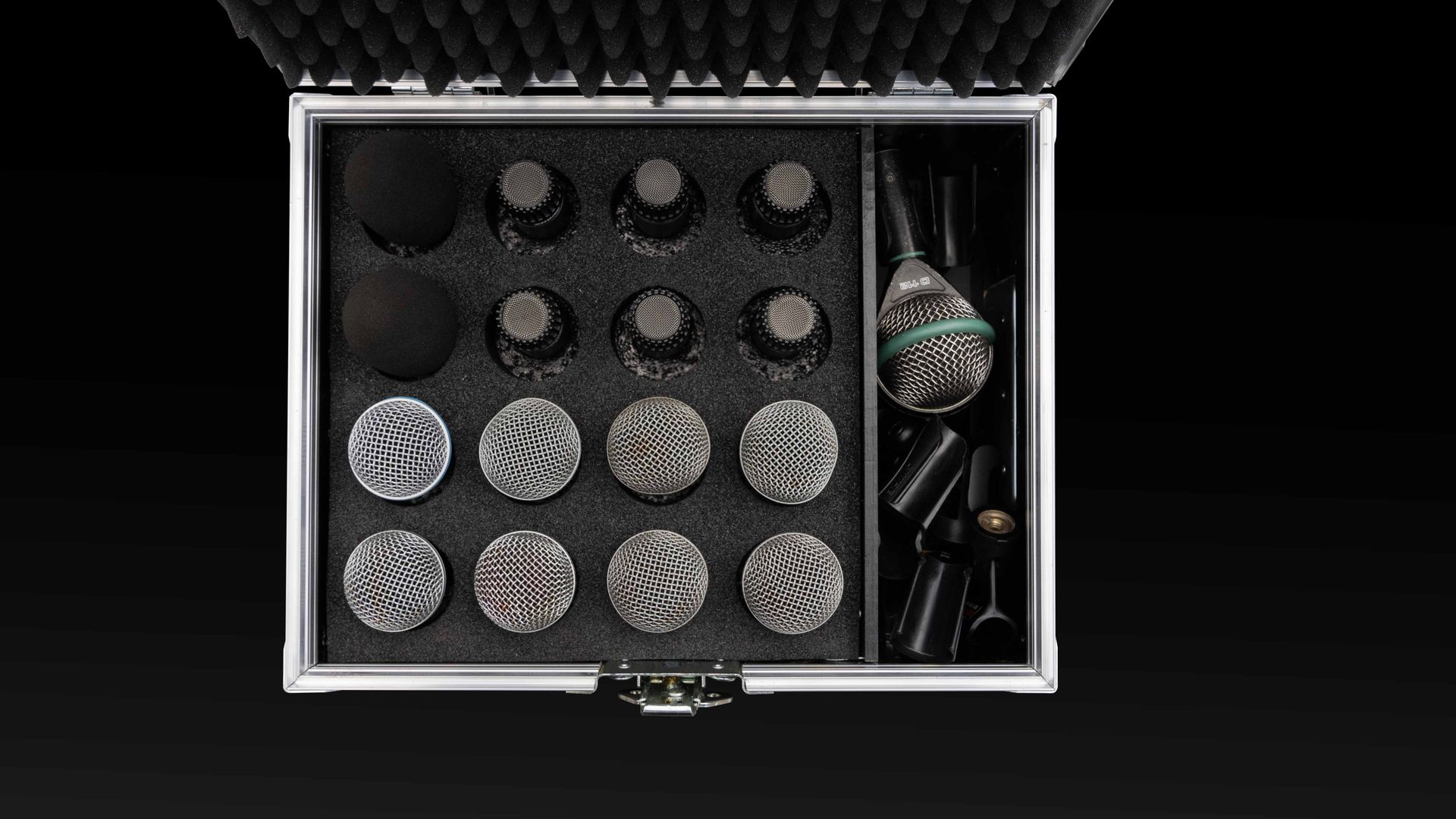

Krok 2: Wstrząsy i wibracje – system amortyzacji jako kluczowy element ochrony
Najczęstszy mit: „mocna skrzynia oznacza bezpieczny sprzęt”.
O poziomie ochrony w transporcie nie decyduje wyłącznie konstrukcja obudowy, lecz przede wszystkim sposób zaprojektowania wnętrza, które przejmuje i rozprasza energię uderzeń oraz wibracji.
Co analizujemy na etapie projektu?
- masę urządzenia
położenie środka ciężkości
kierunek wkładania i wyjmowania
częstotliwość transportu oraz warunki pracy
Na tej podstawie dobierany jest rodzaj pianki, jej gęstość, grubość oraz geometria elementów stabilizujących.
Różne urządzenia – różne podejście projektowe
Inaczej projektuje się:
flight case dla DJ, gdzie kluczowa jest mobilność i szybki dostęp
case transportowe rack 19”, które często pełnią funkcję mobilnego systemu gotowego do pracy
skrzynie do sprzętu medycznego, gdzie priorytetem jest maksymalna stabilizacja i ochrona precyzyjnych komponentów

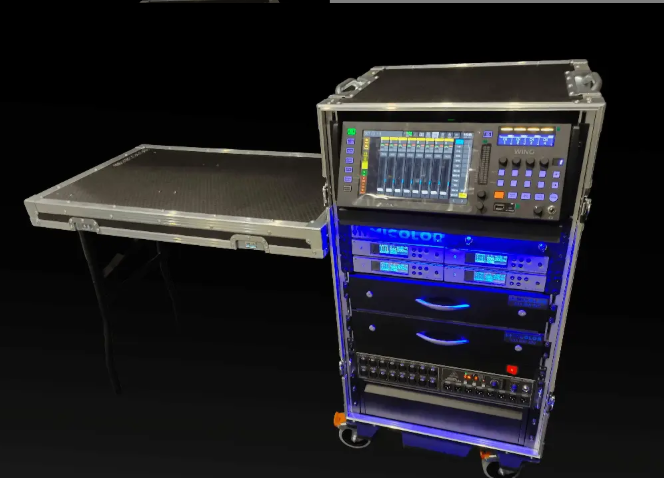

Stała zabudowa sprzętu jako element systemu amortyzacji i organizacji pracy
W wielu zastosowaniach najlepszym rozwiązaniem nie jest wyjmowanie urządzenia ze skrzyni, lecz jego stała integracja z konstrukcją case’a.
Odpowiednio zaprojektowane wnętrze:
utrzymuje urządzenie w pozycji roboczej
eliminuje konieczność każdorazowego montażu i demontażu
zabezpiecza elementy wrażliwe podczas transportu
zapewnia dostęp do złączy i paneli sterowania przez klapy serwisowe

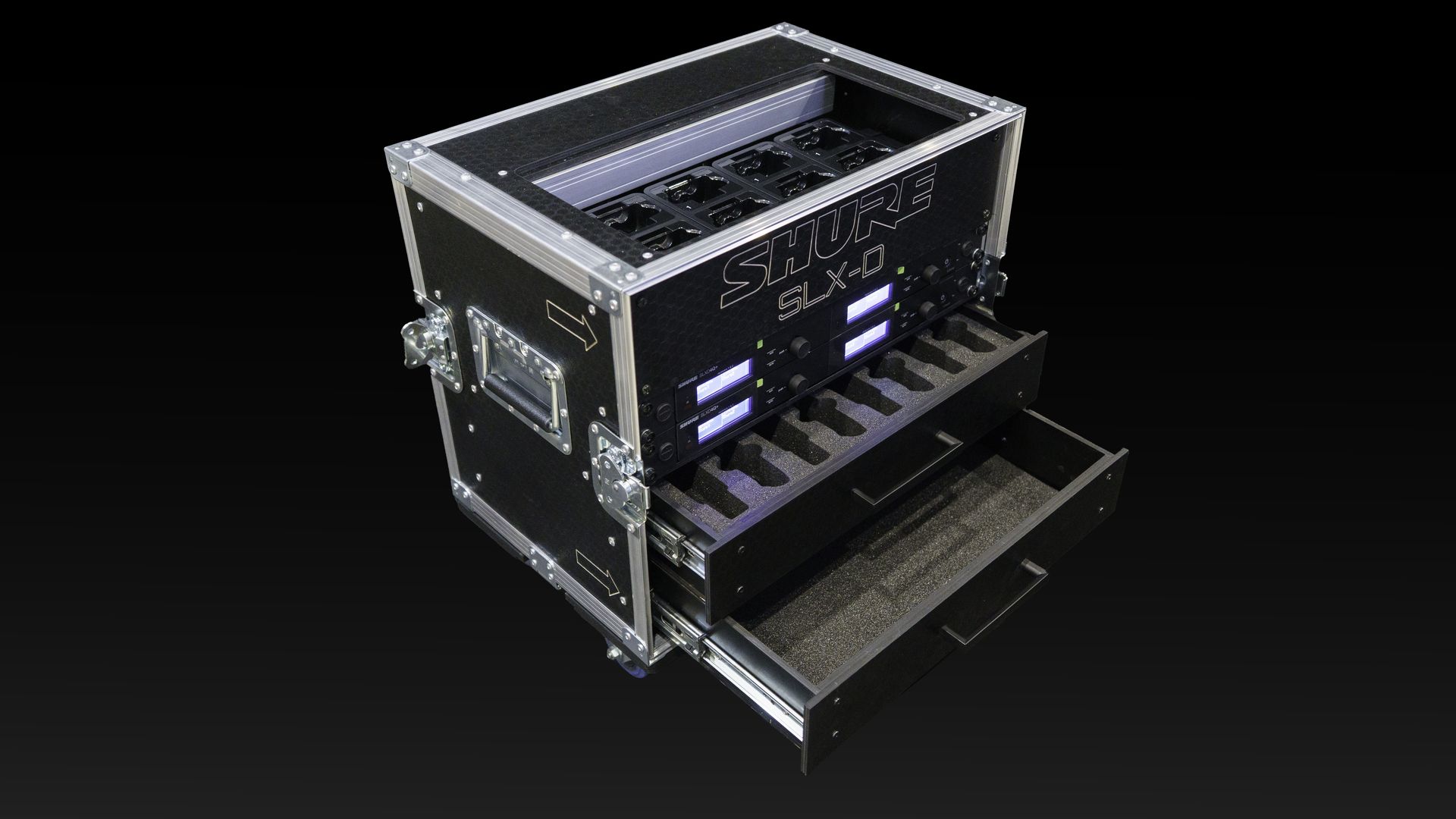

Skrzynia przestaje wówczas pełnić wyłącznie funkcję transportową – staje się mobilnym, uporządkowanym stanowiskiem pracy, które przyspiesza realizację i ogranicza liczbę operacji wykonywanych na sprzęcie.
Efekt prawidłowo zaprojektowanego systemu amortyzacji
✔ urządzenie pozostaje w stabilnej pozycji transportowej
✔ energia uderzeń i drgań jest kontrolowanie rozpraszana
✔ możliwy jest bezpieczny transport delikatnej elektroniki
✔ skraca się czas przygotowania systemu do pracy
Takie rozwiązania są widoczne w sekcji realizacje Case-Art, gdzie wnętrze każdej skrzyni zaprojektowane jest pod konkretne urządzenie i jego rzeczywisty sposób użytkowania.
Podsumowanie: niewłaściwie dobrany system amortyzacji prowadzi do uszkodzeń sprzętu nawet w przypadku bardzo wytrzymałej obudowy. Ochrona wynika z projektu wnętrza, a nie wyłącznie z konstrukcji zewnętrznej.
Krok 3: Materiał obudowy – waga, środowisko pracy i całkowite koszty eksploatacji
W profesjonalnych skrzyniach transportowych materiał nie jest wyborem estetycznym, lecz elementem systemu konstrukcyjnego dopasowanego do sposobu użytkowania.

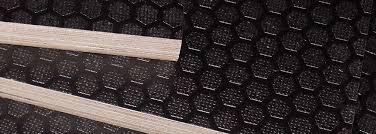

Sklejka – standard konstrukcyjny flight case
W branży techniki scenicznej, broadcastowej, przemysłowej i medycznej i wielu innych, sklejka jest podstawowym materiałem obudowy, ponieważ zapewnia optymalny stosunek:
wytrzymałości mechanicznej
stabilności konstrukcji
masy
trwałości w długim cyklu eksploatacji
To właśnie dlatego profesjonalne flight case’y są projektowane w oparciu o odpowiednio dobraną grubość sklejki – zależnie od gabarytu, wagi systemu i warunków transportu.

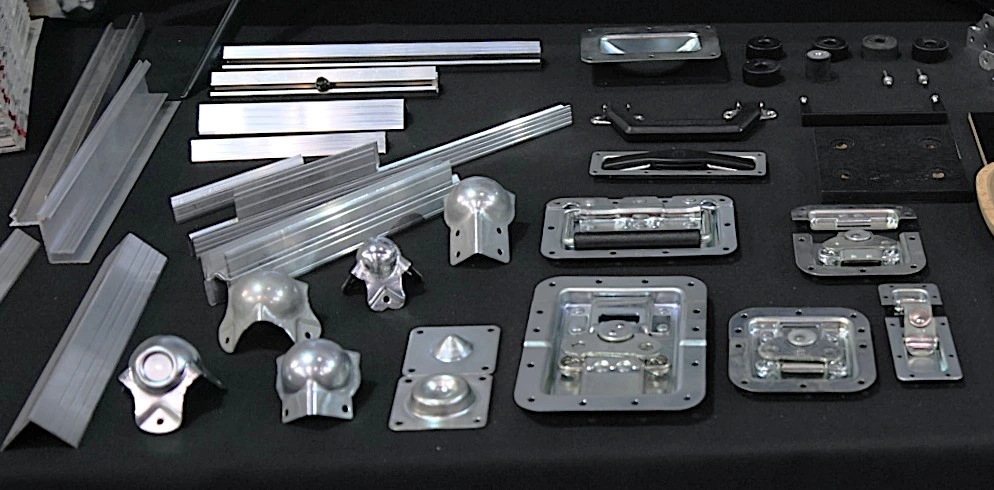

Aluminium i konstrukcje hybrydowe – integralna część systemu
Aluminium w profesjonalnej skrzyni transportowej nie stanowi alternatywy dla sklejki, lecz element wzmacniający konstrukcję.
Profile, narożniki i okucia:
przenoszą obciążenia
usztywniają całą bryłę
zabezpieczają krawędzie przed uszkodzeniami
zwiększają trwałość przy intensywnym użytkowaniu
Odpowiednie połączenie sklejki i aluminium pozwala uzyskać wysoką sztywność przy zachowaniu racjonalnej masy, co bezpośrednio wpływa na ergonomię pracy i możliwość obsługi przez jedną osobę.
OSB – rozwiązanie poza standardem profesjonalnych realizacji
Płyty OSB nie są stosowane w profesjonalnych flight case’ach ze względu na:
niższą odporność mechaniczną na uderzenia i punktowe obciążenia
mniejszą trwałość w intensywnym transporcie
podatność na uszkodzenia krawędzi
Materiał ten może pojawiać się w zastosowaniach pomocniczych lub magazynowych, jednak nie spełnia wymagań konstrukcyjnych stawianych skrzyniom przeznaczonym do wieloletniej, intensywnej eksploatacji.
Materiał a ergonomia i organizacja pracy
Dobór grubości sklejki, przekrojów profili oraz rodzaju wzmocnień wpływa bezpośrednio na:
całkowitą masę skrzyni
możliwość transportu przez jedną osobę
trwałość przy częstych realizacjach
bezpieczeństwo sprzętu
Jest to podejście zgodne z metodą Human Centered Design, w której konstrukcja wspiera pracę człowieka, a nie tylko chroni urządzenie.
Podsumowanie: w profesjonalnych realizacjach nie wybiera się materiału „z katalogu”. Projektuje się konstrukcję ze sklejki wzmocnionej aluminium, dopasowaną do warunków transportu, intensywności użytkowania i wymaganej trwałości.

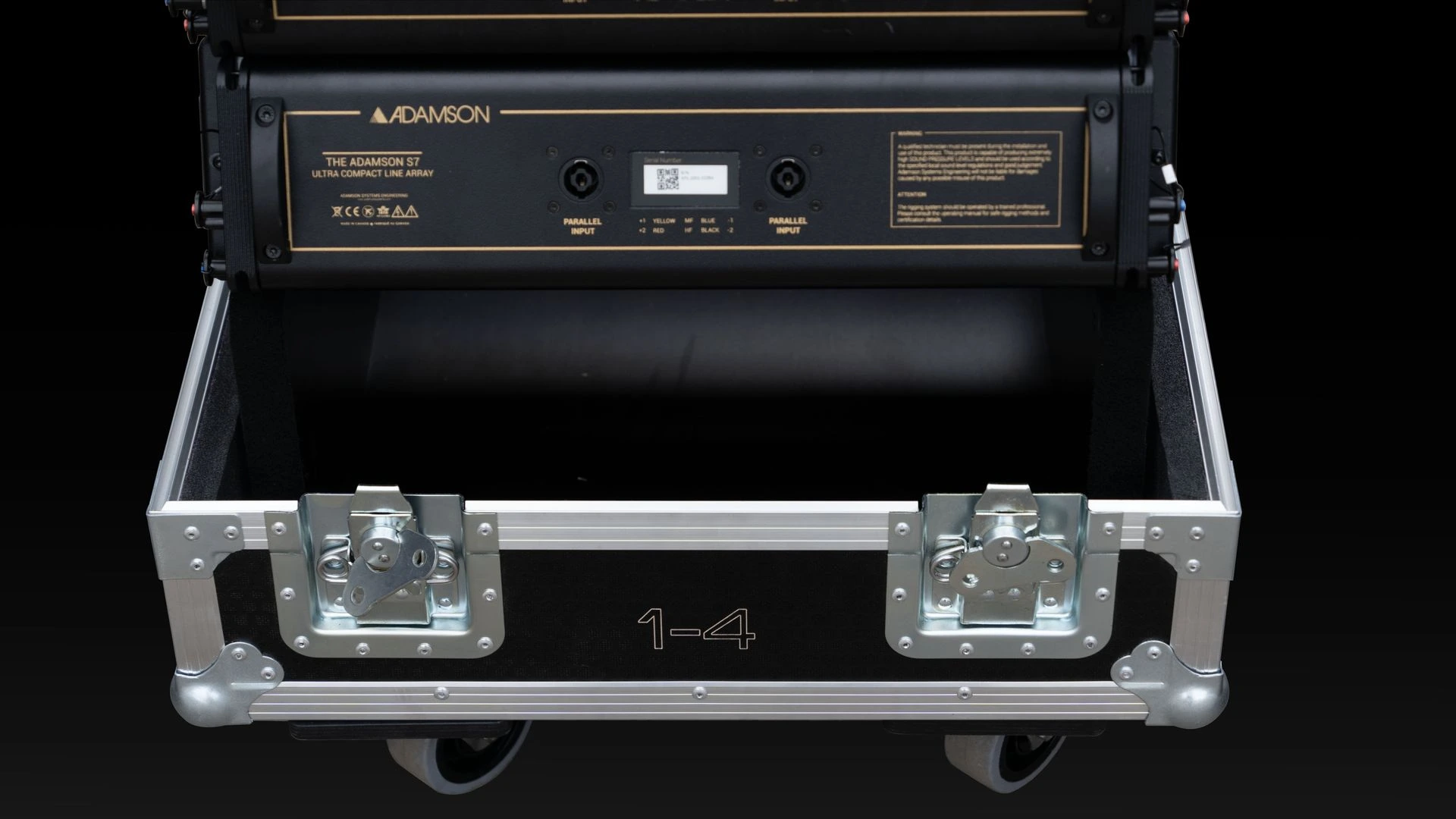

Krok 4: Hardware – ergonomia codziennej pracy
Hardware decyduje o tym, czy techniczni lub magazyn pracują szybciej i ergonomiczniej.
Kilka z kluczowych elementów
zamki motylkowe
rączki wpuszczane
narożniki kulowe
profile aluminiowe
kółka transportowe
Co zmienia dobre rozmieszczenie rączek?
łatwiejsze przenoszenie case'ów
mniej urazów kręgosłupa
szybszy załadunek

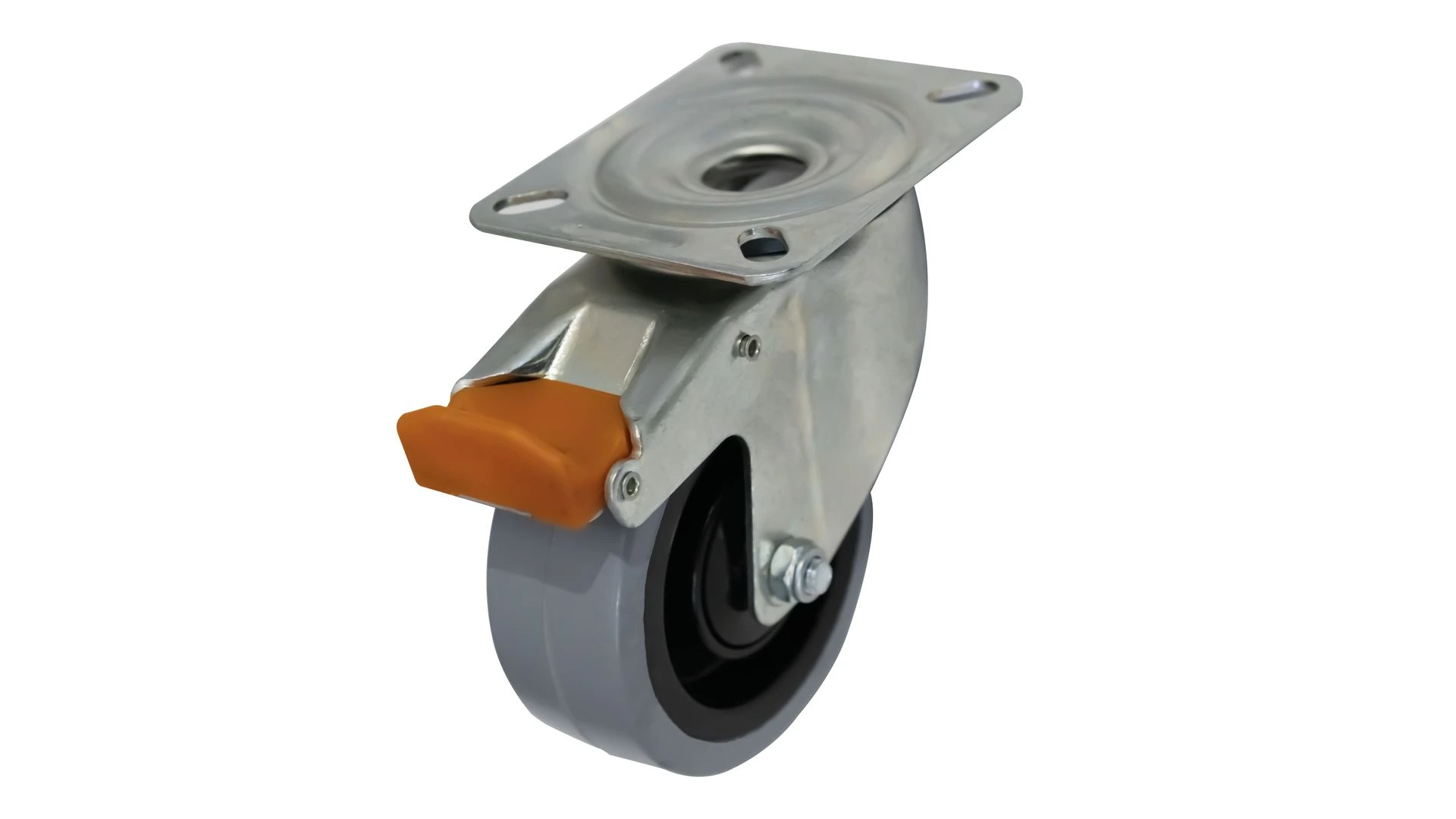

Kółka – niedoceniany element
Dobiera się je do:
całkowitej masy skrzyni wraz ze sprzętem
rodzaju nawierzchni, po której będzie transportowana
sposobu załadunku i rozładunku
Z praktyki produkcyjnej i eksploatacyjnej wynika, że w większości profesjonalnych zastosowań najlepiej sprawdzają się kółka o średnicy 80 mm lub 100 mm, ponieważ zapewniają optymalny kompromis pomiędzy nośnością, wysokością skrzyni a komfortem prowadzenia.
Mniejsze średnice poprawiają kompaktowość całości kosztem łatwości pokonywania przeszkód.
Podsumowanie: ergonomia hardware’u = poprawa ergonomii pracy

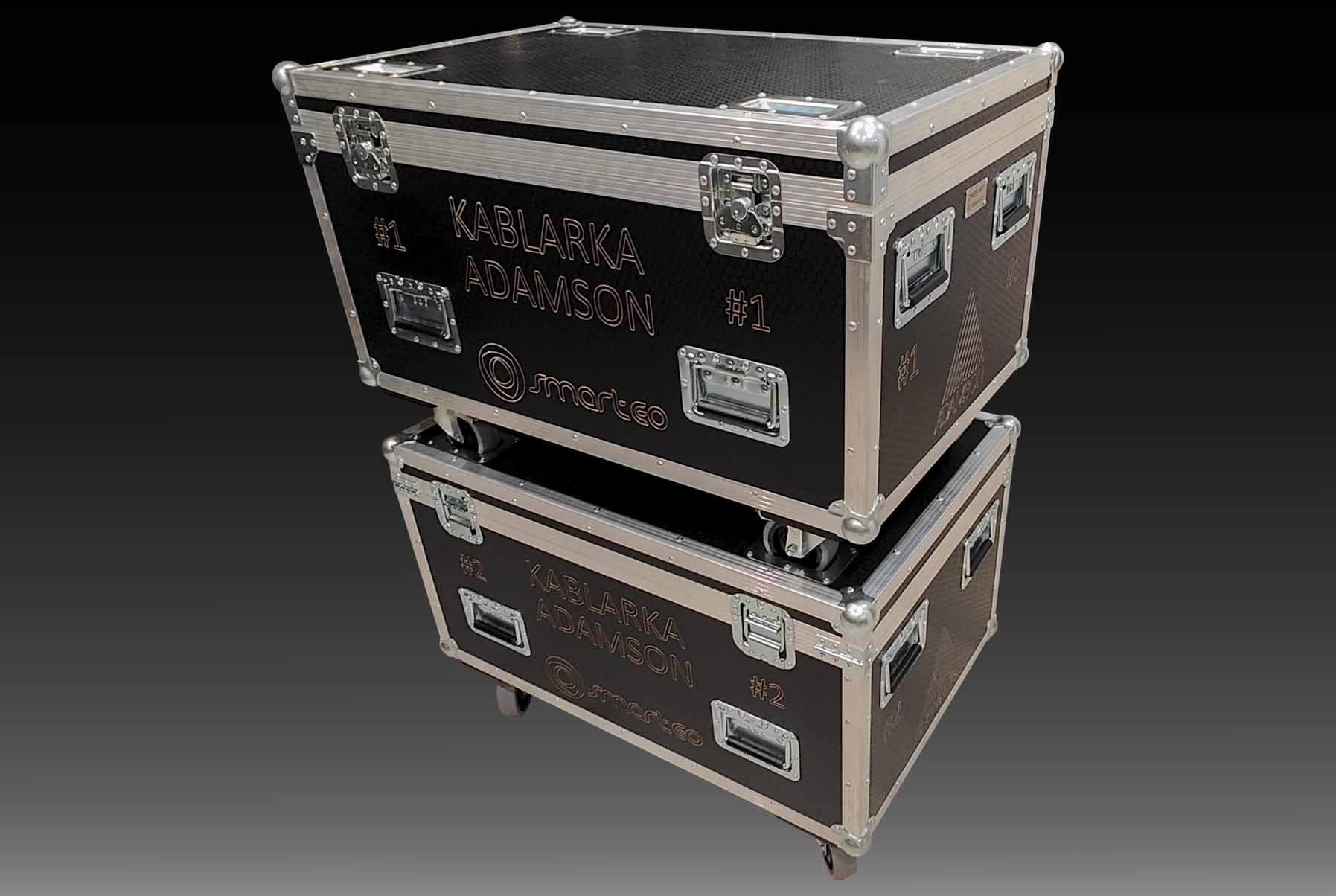

Krok 5: Logistyka transportu – skrzynia musi pasować do procesu
To etap, który firmy najczęściej pomijają.
Sprawdzamy:
czy skrzynia mieści się na palecie
czy przejedzie przez drzwi
czy można ją stackować
czy wejdzie do auta
Zakres tej analizy zawsze wynika z rzeczywistych potrzeb użytkownika. To klient najlepiej zna swój proces logistyczny, sposób pracy oraz środowisko, w którym skrzynia będzie wykorzystywana. Na tej podstawie możliwe jest zaprojektowanie konstrukcji dopasowanej do konkretnego zastosowania.
Bez określenia tych warunków nie da się świadomie dobrać wymiarów, układu kół, sposobu otwierania czy możliwości sztaplowania, ponieważ producent nie uczestniczy w codziennej eksploatacji systemu i nie zna docelowego scenariusza pracy.
Dlaczego to kluczowe?
Bo skrzynia logistyczna wielokrotnego użytku:
przyspiesza załadunek
zmniejsza liczbę kursów
obniża koszt transportu
To już nie koszt – to narzędzie optymalizacji.
Podsumowanie: dopasowanie do logistyki = szybsze realizacje i niższe koszty operacyjne.
Najczęstsze błędy przy wyborze skrzyni transportowej
Dlaczego skrzynia transportowa bywa niepotrzebnie ciężka?
Całkowita masa bardzo często wynika bezpośrednio z wagi samego urządzenia oraz wymagań wytrzymałościowych konstrukcji i w wielu przypadkach nie da się jej znacząco obniżyć bez wpływu na bezpieczeństwo sprzętu. Problem pojawia się wtedy, gdy na etapie projektowym brakuje kluczowych informacji – dokładnych wymiarów, sposobu transportu, kierunku wkładania, wymaganego dostępu serwisowego czy warunków pracy. W takiej sytuacji konieczne jest przyjęcie większych zapasów konstrukcyjnych, co prowadzi do zwiększenia gabarytów skrzyni, a w konsekwencji do wzrostu jej masy i pogorszenia mobilności.
Dlaczego brak dopasowanego wnętrza prowadzi do uszkodzeń mimo solidnej obudowy?
Sama wytrzymała konstrukcja zewnętrzna nie stabilizuje urządzenia podczas transportu. Uniwersalne wnętrze nie kontroluje ruchu sprzętu i nie rozprasza energii uderzeń oraz wibracji. W efekcie dochodzi do mikrouszkodzeń, które szczególnie w przypadku elektroniki i elementów precyzyjnych prowadzą do przyspieszonego zużycia, awarii i kosztownych przestojów.
Jak niewłaściwe rozmieszczenie rączek wpływa na pracę zespołu?
Rączki umieszczone poza osią środka ciężkości powodują, że skrzynia podczas podnoszenia ustawia się w nienaturalnej pozycji. Zwiększa to obciążenie fizyczne, spowalnia transport i często wymusza pracę dwuosobową. Prawidłowe rozmieszczenie punktów chwytu pozwala na bezpieczne przenoszenie skrzyni przez jedną osobę i realnie skraca czas załadunku.
Dlaczego brak analizy transportu jest jednym z najdroższych błędów?
Jeżeli na początku nie zostanie określone, jak skrzynia będzie przewożona i magazynowana, może się okazać, że nie mieści się w środku transportu, nie przejeżdża przez ciągi komunikacyjne lub nie daje się stabilnie stackować. Powoduje to konieczność reorganizacji logistyki, dodatkowe kursy transportowe lub w skrajnych przypadkach wykonanie nowej skrzyni.
Dlaczego projektowanie wyłącznie pod wymiary sprzętu wydłuża czas realizacji?
Uwzględnienie jedynie zewnętrznych wymiarów urządzenia nie zapewnia miejsca na okablowanie, akcesoria, system wentylacji czy szybki dostęp serwisowy. W praktyce oznacza to większą liczbę operacji podczas montażu i demontażu, a tym samym dłuższy czas przygotowania systemu do pracy.
Co jest wspólną przyczyną większości problemów z użytkowaniem skrzyń transportowych?
Zdecydowana większość błędów nie wynika z jakości wykonania, lecz z braku analizy rzeczywistego sposobu użytkowania. Komplet informacji przekazanych na etapie projektu pozwala ograniczyć masę do niezbędnego minimum, poprawić ergonomię pracy, dopasować skrzynię do logistyki i uniknąć kosztownych modyfikacji w przyszłości.
Wpływ dobrze zaprojektowanej skrzyni na workflow firmy
Dobrze zaprojektowany flight case:
✔ skraca czas montażu
✔ pozwala jednej lub dwóm osobom obsłużyć transport
✔ chroni zdrowie pracowników
✔ zmniejsza liczbę kursów
To nie jest koszt – to element procesu operacyjnego.
FAQ – szybkie podsumowanie
Od czego zaczyna się dobór skrzyni transportowej?
Od analizy sposobu pracy ze sprzętem – nie od wyboru materiału ani wymiarów.
Co ma największy wpływ na bezpieczeństwo urządzeń w transporcie?
Prawidłowo zaprojektowane wnętrze i system amortyzacji.
Dlaczego skrzynia transportowa wpływa na koszty firmy?
Skraca czas realizacji, pozwala pracować bardziej zoptymalizowanemu zespołowi i ogranicza liczbę kursów transportowych.
Czy masa skrzyni zawsze zależy od producenta?
Nie – w dużej mierze wynika z wagi sprzętu i wymaganej wytrzymałości konstrukcji.
Dlaczego ergonomia jest tak ważna w projektowaniu case’a?
Umożliwia transport przez jedną osobę, zmniejsza obciążenie fizyczne i przyspiesza załadunek.
Czy każdą skrzynię trzeba opróżniać do pracy?
Nie – wiele systemów jest zaprojektowanych tak, aby pracowały bez wyjmowania urządzeń.
Dlaczego analiza logistyki jest kluczowa przed produkcją?
Pozwala dopasować skrzynię do auta, magazynu, palet i sposobu transportu.
Jaki materiał stosuje się w profesjonalnych flight case’ach?
Konstrukcję opartą na sklejce wzmocnionej aluminium, dobraną do wagi i intensywności użytkowania.
Co najczęściej powoduje problemy z użytkowaniem skrzyń?
Brak kompletnych informacji na etapie projektu.
Dlaczego dobrze zaprojektowany flight case to inwestycja, a nie koszt?
Ponieważ usprawnia workflow, chroni sprzęt i zdrowie pracowników oraz obniża koszty operacyjne.
